Скруббер предназначен для улавливания паров кислот в воздушном потоке, выходящем из вытяжных шкафов в лабораториях.

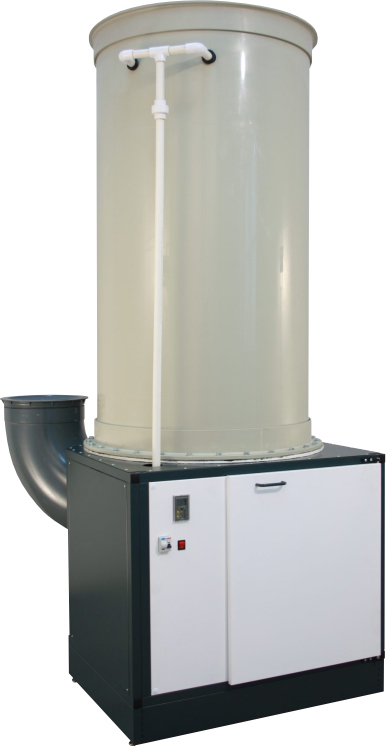

Скруббер
Скруббер
Модель |
Габариты (Д х Ш х В), мм |
Артикул |
Скруббер |
1307 x 1200 x 2467 |
573400 |
Принцип действия скруббера
Принцип действия скруббера основан на поглощении паров кислоты раствором карбоната натрия (технической соды). Воздух, содержащий пары кислот, поступает в нижнюю часть скруббера и проходит через массив орошаемых насадок из керамических кислотоупорных колец. В результате массообмена в пленке, образующейся на поверхности колец, кислота переходит в водную фазу, где нейтрализуется содой. Очищенный воздух проходит через брызгоуловитель и удаляется вентилятором системы вытяжной вентиляции лаборатории. Для орошения насадок применяются трубы с отверстиями, «брызгалки», через которые при помощи центробежного насоса постоянно подается поглощающий раствор. Кислотность поглощаемого раствора контролируется рН-метром. Поглощающий раствор заливается в бак скруббера, уровень жидкости в котором поддерживается поступлением воды из водопровода.
Отработанный поглощающий раствор содержит соли кислот (нитраты, хлориды, сульфаты, гипохлориты и т.д.) и избыток соды, поэтому он не представляет опасности для систем канализации (щелочная среда). Периодичность замены раствора в баке скруббера (или добавления в него соды) определяется количеством испаряемых кислот в лаборатории.
Технические характеристики скруббера
Расход очищаемого воздуха |
1500-1800 куб/час |
Максимальное количество испаряемой кислоты за 8 часов при степени улавливания 94-96% |
6 л |
Оптимальное количество вытяжных шкафов, подключаемых к скрубберу: |
шириной 1200 мм |
3 |
шириной 1500 мм |
2 |
шириной 1800 мм |
2 |
Давление, развиваемое вентилятором при расходе воздуха 1500 куб/час |
не менее 1300 Па |
Мощность электродвигателя вентилятора |
не менее 1,5 КВт |
Насадка скруббера: кольца кислотоупорные керамические 15x15x3 и 25x25x3 |
Масса насадки |
490 кг |
Высота |
1200 мм |
Диаметр |
780 мм |
Емкость бака для поглощающего раствора из эпоксивинилэфирной смолы |
150 л |
Насос центробежный с магнитной муфтой для орошения насадки: |
Материал насоса |
полипропилен |
Производительность насоса |
4,5 куб/час |
Мощность электродвигателя насоса |
120 Вт |
Электрическое питание скруббера |
220В, 50 Гц, 150 Вт |
Габаритные размеры: |
Ширина /ширина с патрубками |
970/1300 мм |
Высота |
2400 мм |
Глубина |
1130 мм |
Диаметр воздуховодов для присоединения к вентиляции |
315 мм |
Диаметр штуцера для присоединения к водопроводу |
½ дюйма |
Диаметр трубы для присоединения к канализации |
40 мм |
Масса снаряженного скруббера |
700 кг |
